JDZXW-35R电压互感器_JDZXW-35R

JDZXW-35R电压互感器符号

电压互感器型号由以下几部分组成，各部分字母，符号表示内容：第一个字母：J——电压互感器；
第二个字母：D——单相；S——三相；
第三个字母：J——油浸；Z——浇注；
第四个字母：数字——电压等级（KV）。
型号含义：JDZXW-35R表示单相环氧树脂浇注式电压互感器，额定电压35KV。

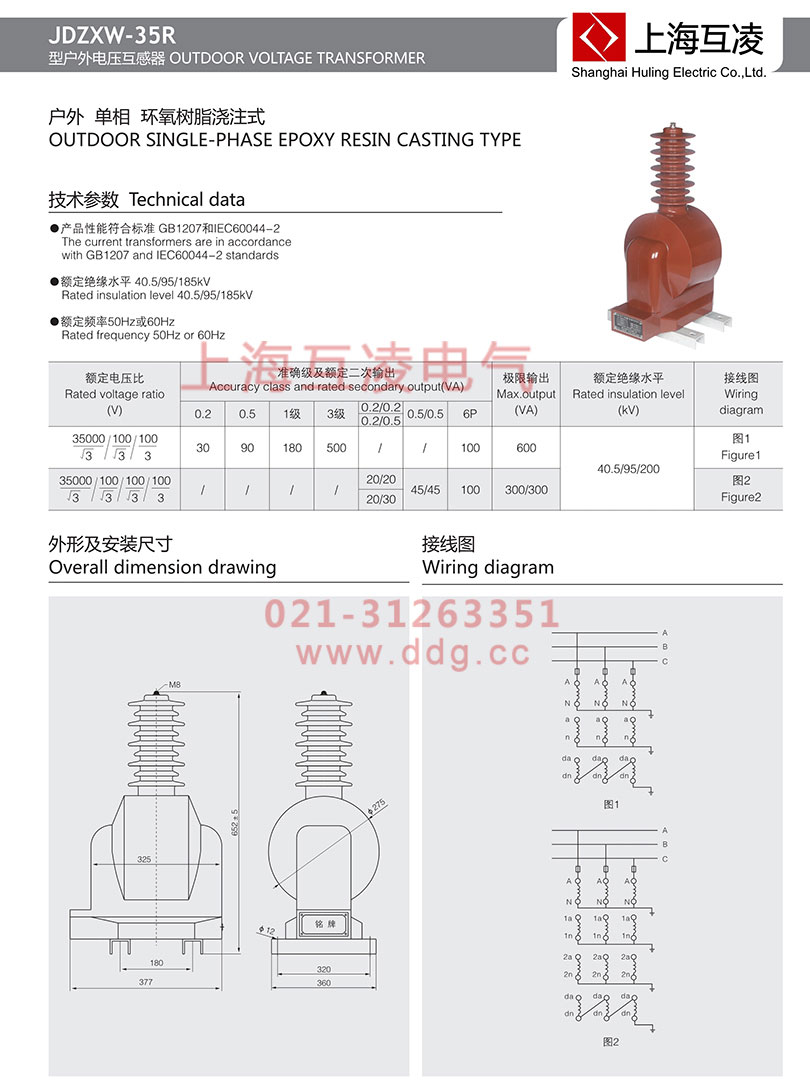

JDZXW-35R电压互感器变比及参数

型号	额定电压比(V)	准确级及三相额定二次输出(VA)							极限输出(VA)	额定绝缘水平（kV）
		0.2	0.5	1级	3级	0.2/0.2	0.5、0.5	6P
						0.2/0.5
JDZXW-35R	(35000/√3)/(100/√3)/(100/√3)	30	90	180	500	/	/	100	600	40.5/90.5/200
	(35000/√3)/(100/√3)/(100/√3)/(100/√3)	/	/	/	/	20/20	45/45	100	300/300
						20/30

JDZXW-35R电压互感器技术参数

1、产品性能符合标准GB1207和IEC60044-2
2、额定绝缘水平：40.5/95/185kV
3、额定频率50Hz或60Hz

JDZXW-35R电压互感器接线图

JDZXW-35R电压互感器工作原理

JDZXW-35R电压互感器其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。
电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
