FDGE8放电线圈

FDGE8放电线圈型号大全

FDGE8/12/√3-3.4-1、FDGE8/12/√3-2.5-1、FDGE8/12/√3-1.7-1、FDGE8/11/√3-3.4-1、FDGE8/11/√3-2.5-1、FDGE8/11/√3-1.7-1、FDGE8/7.2/√3-1.7-1、FDGE8/6.6/√3-1.7-1

FDGE8放电线圈工作原理

FDGE8放电线圈的出线端并联连接于电容器组的两个出线端，正常运行时承受电容器组的电压，其二次绕组反映一次变比，精度通常为50VA/0.5级，能在1.1倍额定电压下长期运行。其二次绕组一般接成开口三角或者相电压差动，从而对电容器组的内部故障提供保护（不能用母线上的PT）。我们常说电容器组的开口三角电压保护、不平衡电压保护实际就是这种保护。而此种保护根据GB-50227要求，大量地使用在6kV~66kV的单Y接线的电容器组中。

FDGE8放电线圈作用

FDGE8放电线圈高压无功补差偿电容或电容器组配套为环氧树脂真空浇注单相户内半封闭型产品，其适用于额定频率50Hz、额定电压10kv及以下的电力系统中。与高压并联电容器组并联连接，当电容器组与系统断开后,以在5s内将电容器组上的剩余电压降至安全电压。在正常运行时，二次绕组可以做电压指示，用户如有特殊要求时，亦可带剩余电压绕组，起到继电保护作用。

FDGE8放电线圈选型手册

FDGE8放电线圈技术参数

1、产品执行标准：GB1207、IEC60044-2、DL/T653-2006《电压并联电容器用放电线圈订货技术条件》

2、额定绝缘水平：12/42/75、7.2/32/60kV；

3、额定频率：50Hz或60Hz；

4、负荷功率因数：COS=Φ0.8（滞后）；

5、表面爬电距离：大于300mm；

6、其它技术参数见下表：

FDGE8放电线圈技术参数

型号	额定电压比(kV)	准确级及额定二次输出(VA)				放电容量(Mvar)	额定绝缘水平(kV)
		0.2	0.5	1	6P
FDGE8/6.6/√3-1.7-1	6.6/√3/0.1/√3/0.1/3	20	50	100	50	1.7	7.2/32/60
FDGE8/7.2/√3-1.7-1	7.2/√3/0.1/√3/0.1/3
FDGE8/11/√3-1.7-1	11/√3/0.1/√3/0.1/3				100	1.7	12/42/75
FDGE8/11/√3-2.5-1						2.5
FDGE8/11/√3-3.4-1						3.4
FDGE8/12/√3-1.7-1	12/√3/0.1/√3/0.1/3					1.7
FDGE8/12/√3-2.5-1						2.5
FDGE8/12/√3-3.4-1						3.4

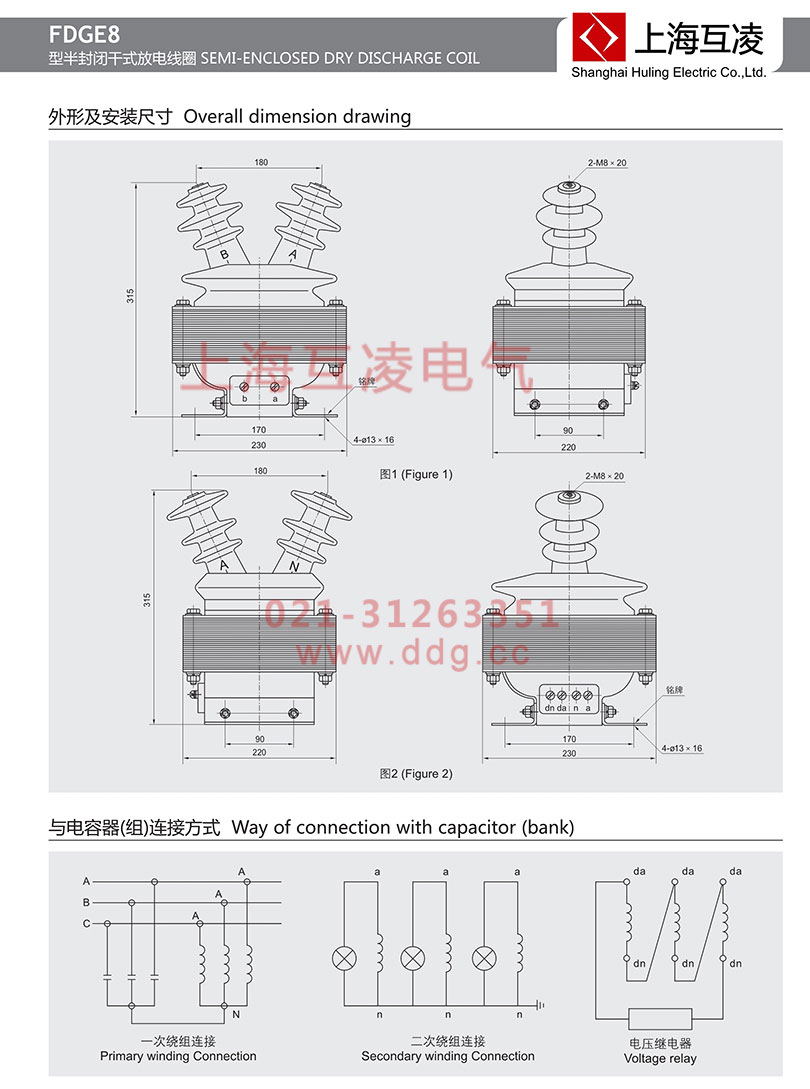

不带保护级绕组的外形安装尺寸为图1，带保护级绕组的外形安装尺寸为图2。

FDGE8放电线圈应用

放电线圈适用于66kV及以下电力系统中，与高压并联电容器组并联连接，使电容器从电力系统中切除后的剩余电荷迅速泄放，电容器的剩余电压在规定时间内达到要求值。带有二次线圈，可供线路监控。

在电容器停电时，放电线圈作为一个放电负荷，会快速泄放电容器两端的残余电荷，以满足电容器5min内5次自动投切的需要。标准要求退出的电容器在5秒钟之内其端电压要小于50V。
